Giriş

HB Vortex MotionRig ürününüze hoş geldiniz. Bu kılavuz, hareket platformunuzu IGNITE panelinden nasıl çalıştıracağınızı, ayarlayacağınızı ve bakımını yapacağınızı anlatır. Rig'i kullanmadan önce lütfen Önce Güvenlik bölümünü okuyun.

Sistem nedir

MotionRig, elektrikli lineer aktüatörlerle tahrik edilen bir hareket simülasyon platformudur. Aracın hareketini — pitch (öne/arkaya eğim), roll (yana yatış) ve heave (dikey iniş/çıkış) — ayrıca G-kuvveti ve yol dokusu hislerini, sürüş veya uçuş oyununuzla eşzamanlı olarak yeniden üretir.

• Platform: sahip olduğunuz fiziksel model (ör. M4 = 4 aktüatörlü, 4 köşeli platform; 3 aktüatörlü modeller de mevcuttur). M4, Fanatec Clubsport GT kokpiti için tasarlanmıştır; alüminyum profil rigler için serbest montaj şasesi geliştirilmektedir.
• Aktüatörler: platformun her köşesini kaldırıp indiren elektrikli lineer aktüatörler.
• IGNITE denetleyici: hareket motorunu çalıştıran, aktüatörleri süren ve paneli telefonunuza veya PC'nize sunan yerleşik denetleyici.
• IGNITE paneli: her şeyi kontrol ettiğiniz web uygulaması; aynı ağdaki herhangi bir telefon, tablet veya PC tarayıcısından çalışır — kurulacak PC yazılımı yoktur.

Tam rig fotoğrafı (platform + kokpit + koltuk)images/rig-overview.jpg

Panel adresi

Panel, rig tarafından sunulan bir web sayfasıdır. http://<rig>:8100 adresinden açın; <rig> yerine rig'inizin ağ adını veya IP adresini yazın (bkz. Başlarken). Canlı bir demo: hbvortex.com/ignite/dashboard.html?demo=1.

Kutu içeriği

İçerik modele göre değişir. Örneğin M4 MotionRig için:

• M4 MotionRig şasesi (Premium Beyaz)
• 4 × 0,75 kW servo motor
• Gelişmiş Kontrol Ünitesi (IGNITE denetleyici)
• Tüm bağlantı ekipmanı

Eksik bir şey varsa bayinizle iletişime geçin.

Önce Güvenlik

Topraklama — zorunlu

Her seanstan önce

• Platformun çevresinde ve altında insan, evcil hayvan veya eşya olmadığından emin olun.
• Hareket başlamadan önce kullanıcının oturduğundan ve emniyet kemeriyle sabitlendiğinden emin olun.
• Bol giysi, saç ve kabloları aktüatörlerden ve sıkışma noktalarından uzak tutun.
• Belirtilen kullanıcı ağırlığını aşmayın (aşağıdaki Ağırlık ve yük bölümüne bakın).
• Acil Durdurma'yı, rig'in yanında duran bir operatörün kolayca erişebileceği yerde tutun.

Acil Durdurma (E-STOP)

Acil Durdurma, oyun hareketini anında keser ve platformu kontrollü şekilde aşağı indirir (yaklaşık 1–2 saniyelik hızlı ama kontrollü bir iniş), ardından servo sürücülerin gücünü keser. Ters giden bir şey gördüğünüzde veya hissettiğinizde çekinmeden kullanın.

Acil Durdurma butonunun yerini gösteren fotoğraf/şemaimages/estop.jpg

Ağırlık ve yük

• Ağırlık: belirtilen hareketli ağırlık sınırının altında kalın (kullanıcı + koltuk + direksiyon/pedal). [Modelinizin nominal değerini girin.] M4, 220–225 kg sınıfında rahatça çalışır ve bunun üzerinde de test edilmiştir; yük arttıkça ulaşılabilen tepe ivme doğal olarak azalır.
• Denge: koltuğu ve kumandaları ortalayarak sağlam şekilde monte edin. Gevşek veya dengesiz bir kokpit hem hareket hissini bozar hem de aktüatörleri eşit olmayan biçimde zorlar.

Sertifikalı hareket limitleri

Rig'iniz, güvenlik sertifikalı hız ve ivme üst sınırlarıyla teslim edilir. Montaj şeklinize (emniyet kemeri ve zemin sabitlemesi) bağlı olarak, sertifikasyon sonrasında daha yüksek sınırlar açılabilir. Bu sınırlar denetleyici tarafından uygulanır ve panelden aşılamaz.

Başlarken

Güç verme

1. Platformun boş ve hareketsiz olduğundan emin olun.
2. Rig'in ana gücünü açın — yalnızca topraklamalı bir prizden. Denetleyici açılır ve servo sürücüler devreye girer (bu 10–20 saniye sürebilir).
3. Açılışta rig sıfırlama (homing) yapar — her aktüatör kendi sıfır referansını bulur. Sıfırlama sürerken rig'den uzak durun.

Panele bağlanma

Telefonunuzu, tabletinizi veya PC'nizi rig ile aynı ağa bağlayın, ardından panel adresini bir tarayıcıda açın.

• Ağ üzerinden: http://<rig-adı>.local:8100 veya http://<rig-ip>:8100 adresini açın. Rig'in adını ve IP adresini Destek → Cihaz Bilgisi ekranında görebilirsiniz.
• İlk kullanımda: rig henüz bir Wi-Fi ağına bağlanmadıysa kurulumu yapan kişiye danışın veya Bakım Kılavuzu'na bakın (ilk Wi-Fi bağlantısı Kurulum ekranından yapılır).

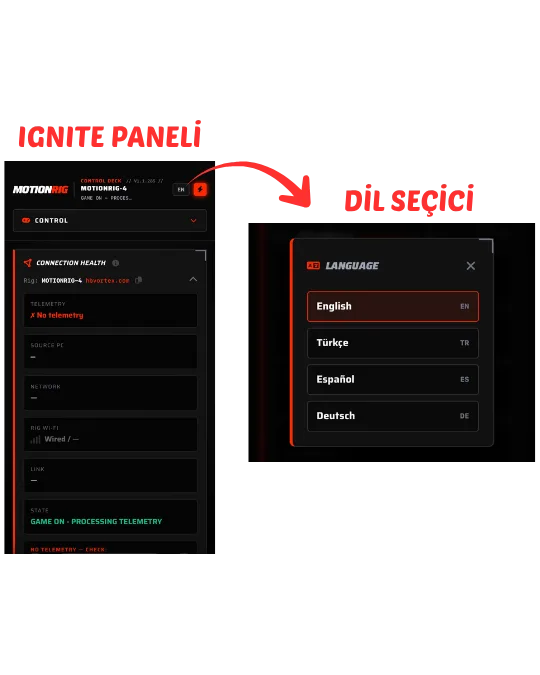

Ekran görüntüsü: panel ana ekranı / bağlantıimages/dashboard-home.png

İlk sürüşünüz

1. Paneli açın. Üstteki durum şeridinde rig'in kalkmış ve hazır olduğunu doğrulayın (Acil Durdurma basılı değil, rig uykuda değil).
2. Oyununuzu başlatın. Rig, desteklenen oyunları otomatik algılar ve uygun hareket profilini seçer.
3. Yumuşak bir sürüşle başlayın. Hareket çok güçlü ya da çok zayıf geliyorsa Hissi Ayarlama bölümüne bakın.
4. Bitirdiğinizde, kapatmadan önce rig'i PARK edin (bkz. Sürüş ve Kullanım).

Kurulum Sihirbazı

Sihirbaz (Kontrol ekranında), kurulumunuza uygun güvenli çalışma aralığını birkaç adımda belirler — doğru ve güvenli bir başlangıç ayarı için en hızlı yol.

Ekran görüntüsü: Kurulum Sihirbazıimages/wizard.png

Fiziksel güvenlik seviyeleri

Kokpitinizin montaj ve sabitleme şekline uygun seviyeyi seçin. Yüksek seviyeler daha güçlü harekete izin verir; ancak emniyet kemerli ve zemine sabitlenmiş bir kurulum gerektirir.

Maksimum güç onayı

En güçlü ayarlar etkinleştirilmeden önce Sihirbaz, artan kuvvetlerin farkında olduğunuzu onaylamanızı ister. Emniyet kemeri takılı olmayan bir kullanıcı için maksimum gücü etkinleştirmeyin.

Sürüş tipi

Başlangıç hissinin oyununuza uyması için araç tipini seçin (sürüş tipi tablosu için bkz. Sürüş ve Kullanım). Sonrasında Kontrol ekranından ince ayar yapabilirsiniz.

Panel Turu

Panel sekmelere ayrılmıştır. Bu bölüm sekmeleri özetler; sonraki bölümlerde önemli kontroller ayrıntılı anlatılır.

Sekme	Bu sekmede ne yaparsınız
Telemetri	Canlı durum: bağlantı sağlığı, gelen telemetri verileri, güncel oyun, hareket çıkışı, durum şeridi.
Kontrol	Ana ayar ekranı: sürüş tipi ve yoğunluk ön ayarları, G-kuvveti ve rotasyon şiddeti, süspansiyon, Boost EQ, Efektler, Sihirbaz.
Motorlar	Hareket Testi, Haptik Testi (buttkicker), yeniden sıfırlama.
Sistem	Tanılama, günlükler, güncellemeler, kayıtlı Wi-Fi ağları, Aydınlatma, Veri Çıkışı, yeniden başlatma/kapatma, hızlı gezinme.
Destek	Cihaz bilgisi (çalışma saati, model, toplam mesafe, sağlık durumu), destek mesajlaşması, sürüm notları.

Ekran görüntüsü: panel sekme çubuğu (Telemetri / Kontrol / Motorlar / Sistem / Destek)images/tabs.png

Sürüş ve Kullanım

Oyun algılama

Desteklenen oyunlarda rig, oyunu otomatik algılar ve uygun profili yükler. Konsol oyunları ile kendi telemetrisini ağa yayınlayan bazı PC oyunları veriyi doğrudan rig'e gönderir; diğer PC oyunlarında telemetri rig'e MotionRig Launcher üzerinden iletilir (aşağıya bakın).

Sürüş tipleri

Sürüş tipi	Tipik oyunlar	Karakter
Formula / açık teker	F1 23/24	Keskin, alçak, güçlü G, sınırlı açı.
GT / yol	Gran Turismo 7, Forza, Assetto Corsa, LFS	Dengeli rotasyon + G.
Ralli	DiRT Rally 2.0	Yoğun süspansiyon/yol dokusu, daha geniş açı.
Kamyon	Euro Truck Simulator 2	Yavaş, ağır, hibrit süspansiyon.
Uçuş	Microsoft Flight Simulator, X-Plane	Duruş odaklı (yatış/eğim), yumuşak G.
Doğrudan / IMU / SimHub	SimHub Universal, telefon/IMU kumandaları	Hareketi harici bir kaynak yönetir (bkz. Veri Çıkışı ve SimHub).

Park, Depark, Uyku ve Uyanma

• PARK: platformu yavaşça zemine indirir ve servo sürücüleri devre dışı bırakır. Cihazı kapatmadan önce kullanın.
• DEPARK: platformu hazır konumuna geri kaldırır ve servo sürücüleri yeniden devreye alır.
• Otomatik uyku: bir süre hareketsiz kalınca rig kendini indirip uyku moduna geçer; ışıklar Ambiyans moduna geçer. Yeniden telemetri gelmesi (veya rig'i uyandırmanız) platformu tekrar kaldırır.

Yeniden başlatma ve kapatma

Sistem sekmesinden rig'i yeniden başlatabilir veya kapatabilirsiniz. Yeniden başlatmada rig önce platformu indirir, ardından gücü keser ve yeniden verir — koltuk aniden düşmez. Elektriği kesmeden önce her zaman rig'in park işlemini tamamlamasını bekleyin.

PC Launcher (PC Oyunları için Telemetri)

MotionRig Launcher, PC simülatörünüzdeki telemetri verisini okuyup ağınız üzerinden rig'e gönderen küçük bir Windows uygulamasıdır. Telemetriyi kendi başına ağa yayınlamayan (veriyi paylaşımlı bellek, bir eklenti veya yerel bir port üzerinden veren) PC oyunları için gereklidir. Konsol oyunları ve telemetrisini doğrudan UDP ile yayınlayan oyunlar (F1, Gran Turismo 7, Forza) veriyi doğrudan rig'e gönderebildiği için genelde Launcher gerekmez.

Kurulum

1. Oyun PC'nizde MotionRig Smart Installer'ı çalıştırın. Kurulum, Launcher'ı %LOCALAPPDATA%\MotionRig klasörüne kurar ve masaüstünüzde bir MotionRig kısayolu oluşturur.
2. Launcher'ı masaüstü kısayolundan başlatın.

Ayarlama

1. Rig IP adresi: rig'inizin IP adresini girin (panelde Destek → Cihaz Bilgisi ekranında yazar). Launcher telemetriyi bu adrese gönderir.
2. Listeden oyununuzu seçin.
3. Gönderim hızı: aksi önerilmedikçe varsayılan değerde (yaklaşık 60 Hz) bırakın.
4. Oyunu başlatın. Rig oyunu algılar ve harekete başlar.

Ekran görüntüsü: MotionRig Launcher (rig IP, oyun seçici, durum)images/launcher.png

Oyunlarda telemetriyi açma

Çoğu PC oyununda telemetri çıkışının bir kez açılması gerekir. Launcher şu oyunları destekler:

Oyun	Yapılması gereken
Assetto Corsa / Competizione	Ayar gerekmez — veri paylaşımlı bellekten otomatik okunur.
DiRT Rally 2.0	Oyun ayarlarından UDP telemetriyi açın ve portu girin (varsayılan 20777).
Euro Truck Simulator 2	SCS telemetri eklentisini (scs-telemetry.dll) oyunun plugins klasörüne kopyalayın.
Live for Speed	LFS yapılandırma dosyasında (cfg.txt) OutSim ve OutGauge'ü etkinleştirin.
Microsoft Flight Simulator	Ayar gerekmez — veri SimConnect üzerinden otomatik okunur.
Grand Theft Auto V	Birlikte verilen telemetri script mod'unu kurun.
SimHub Universal	SimHub çıkışını Launcher'a/rig'e yönlendirin — böylece SimHub'ın desteklediği pek çok oyun da kullanılabilir.

Hissi Ayarlama

Tüm his ayarları Kontrol ekranındadır ve anında etkili olur — bir değeri değiştirin, farkı bir sonraki virajda hissedin. Sihirbaz'ın oluşturduğu başlangıç ayarından yola çıkın, sonra ince ayar yapın.

Ekran görüntüsü: Kontrol Paneli (kaydırıcılar)images/control-deck.png

Ön ayarlar (sürüş tipi ve yoğunluk)

Sürüş tipi genel karakteri belirler; yoğunluk kadranı (Yumuşak / Orta / Sert) bu karakterin şiddetini ayarlar. İkisi birlikte tek dokunuşla iyi bir başlangıç noktası verir.

Şiddet kontrolleri

• Maks açı / Maks G: rig'in üretebileceği en yüksek eğim açısı ve G değeri. Daha yumuşak bir sürüş için düşürün.
• Rotasyon–G dengesi: rotasyonun (pitch/roll), doğrudan G etkilerine göre genel ağırlığı.
• Süspansiyon: harekete ne kadar yol/tümsek dokusu (heave) karıştırılacağı. Sistem, varsa oyunun kendi süspansiyon verisini, yoksa yerleşik amortisör modelini kullanır.

Boost EQ

Eksen bazında çarpanlarla (öne/arkaya, yanal, dikey, rotasyon) önem verdiğiniz hareketleri öne çıkarırsınız — viraj hissi için daha fazla yanal G, kerb hissi için daha fazla dikey hareket gibi.

Sinyal filtreleme

• Ölü bölge: çok küçük girişleri yok sayar; araç düz giderken rig sabit kalır.
• Yumuşatma: telemetriyi kısa bir zaman penceresinde ortalar; değer yükseldikçe hareket yumuşar ama tepki bir miktar gecikir.
• Rotasyon eğrisi: rig'in fiziksel olarak ulaşabildiği küçük açıları, uçlarda kırpılmadan belirgin tutan, geometriyi dikkate alan bir eğri.

Efektler

Efektler, yukarıdaki gerçek ayarların üzerine uygulanan tek dokunuşluk hazır ayarlardır — belirli bir karakteri hızla deneyip anında karşılaştırmanın en kolay yolu. Aynı kontroller üzerinden çalıştıkları için, sonradan elle yaptığınız bir ince ayar geçerli olur.

• Soft sway: yüksek hızda aracı daha hafif hissettiren yumuşak bir roll/heave salınımı.
• Jump / dikey artırım: kerb ve sıçramalarda daha güçlü dikey vuruş.
• GT yanal: viraj tutuşu hissi için ek yanal G.
• F1 / ralli modifiye: açık teker araçlar için keskinleştirilmiş rotasyon tepkisi.

F1 veya ralli odaklı özel ayarları denemek ve farkı anında hissetmek için Sihirbaz'ın Efektler bölümünü kullanın; beğendiğiniz ayarla devam edin.

Ekran görüntüsü: Efektler paneliimages/effects.png

Haptik (Buttkicker / Bas Sarsıcı)

Rig'inizde buttkicker donanımı varsa denetleyici, telemetriden türetilen canlı bir titreşim sinyalini sürekli gönderir — motor gürültüsü devire (RPM) göre ölçeklenir, yol dokusu tümseklerden üretilir; ayrıca vites geçişi ve çarpma darbeleri eklenir.

Haptik Motor

Kontrol ekranından ana ses seviyesini ve kanal bazında şiddetleri (motor devri, vites, yol) ayarlayın. Bu değerler birer çarpandır ve “x” olarak gösterilir.

Haptik Testi (Motorlar sekmesi)

Oyun başlatmadan buttkicker'ı test edip ince ayar yapabilirsiniz. RPM ve Toprak yol kaydırıcıları, üretilen örnek telemetriyi gerçek haptik mikserinden geçirir (rig hareket etmez); ayrı bir Ses kaydırıcısı test seviyesini bağımsız ayarlar. Demo kalıpları (rumble, rev, heartbeat, crash, dirt, sweep) belirli hisleri önizlemenizi sağlar.

Aydınlatma (LED)

Aydınlatma kartı (Sistem sekmesi) LED şeridini kontrol eder.

• Yarış: ışıklar oyunu takip eder (ör. fren yapınca kırmızı yanıp sönme).
• Ambiyans: sakin, sabit bir aydınlatma.
• Kapalı: ışıklar söner.

Rig uyku moduna geçtiğinde ışıklar tamamen sönmek yerine Ambiyans moduna geçer (Kapalı seçili değilse).

Veri Çıkışı (Data Out) ve SimHub Doğrudan Modu

Veri Çıkışı

Veri Çıkışı, gelen oyun telemetrisini ek cihazlara iletir — bir tablet gösterge uygulamasına (SimHub, Sim Dashboard) veya kendi geliştirdiğiniz bir uygulamaya. Veri, ham UDP kopyası ve/veya JSON/SSE akışı olarak gönderilir. Varsayılan olarak kapalıdır ve birden fazla hedefi destekler.

SimHub Doğrudan Modu (SimHub Universal)

Hareketi SimHub içinde hesaplamayı tercih eden ileri düzey kullanıcılar için: kaynak olarak “SimHub Universal” seçin. Bu modda aktüatör pozisyon hedeflerini (ön-sol, ön-sağ, arka-sol, arka-sağ) SimHub hesaplar ve doğrudan rig'e gönderir.

Çoğu kullanıcı için rig'in yerleşik hareket motoru — otomatik oyun algılama, oyuna göre ince ayar, efektler, haptik ve güvenlik denetimi — daha zengin ve anahtar teslim bir sonuç verir. Tercih sizin.

Rig'inizin Bakımı

Birkaç basit alışkanlık rig'in performansını ve güvenliğini korur.

• Cihazı kapatmadan önce rig'i PARK edin; platformun altını temiz ve boş tutun.
• Zaman zaman Destek → Cihaz Bilgisi ekranına bakın: çalışma saati, toplam mesafe ve her servo sürücünün açılış sağlık durumu burada görünür. Rig, aktüatör bazında aşınma sayacı tuttuğu için servis, sorun çıkmadan önce planlanabilir.
• Harekette yeni bir ses, titreşim ya da zayıf çalışan bir köşe fark ederseniz kullanmayı bırakıp kontrol ettirin.

Sistem ve Tanılama

Cihaz bilgisi

Destek → Cihaz Bilgisi ekranı; model, seri numarası, çalışma saati, toplam mesafe, her servo sürücünün açılış sağlık durumu ve her aktüatörün son sıfırlamada çektiği torku gösterir. Bir kablolama veya geri besleme sorununu tek bakışta fark etmek için kullanışlıdır.

Günlükler

Sistem sekmesi rig günlüğünü gösterir. Günlük metnini seçip kopyalayarak destek ekibiyle paylaşabilirsiniz. Açılış ve tanılama bilgileri, başlangıçtan sonraki ilk dakikalarda tam olarak kaydedilir; sonrasında yalnızca hatalar, olağandışı olaylar ve periyodik bir özet yazılır.

Yazılım güncellemeleri

Güncellemeler internet üzerinden (OTA) gelir. Yükleyici güvenli çalışacak şekilde tasarlanmıştır: önceki sürümün yedeğini alır, yeniden başlatmanın ardından yeni sürümün sorunsuz çalıştığını doğrular ve bir aksilik olursa otomatik olarak eski sürüme döner.

Wi-Fi yönetimi

Sistem sekmesinden kayıtlı Wi-Fi ağlarını görüntüleyebilir ve silebilirsiniz. Rig, o anda bağlı olduğu ağın silinmesine izin vermez.

Sorun Giderme

Belirti	Olası neden	Ne yapmalı
Panel açılmıyor	Yanlış adres veya cihaz farklı bir ağda	Rig'in adını/IP adresini (Destek → Cihaz Bilgisi) ve cihazınızın aynı Wi-Fi ağında olduğunu doğrulayın.
“CHECK EMS” / Acil Durdurma uyarısı	Acil Durdurma basılı veya servo sürücüler devrede değil	Acil Durdurma'yı serbest bırakın; servo sürücülerin devreye girmesini bekleyin (10–20 sn). Sorun sürerse servise başvurun.
Rig oyunda hareket etmiyor	Yanlış kaynak, telemetri gelmiyor veya rig uykuda/parkta	Oyunun desteklendiğini ve telemetri çıkışının açık olduğunu kontrol edin; rig'i DEPARK edin veya uyandırın; Telemetri sekmesinde veri geldiğini doğrulayın.
Hareket çok güçlü / çok zayıf	Sürüş tipi–yoğunluk ön ayarı veya şiddet ayarları	Sihirbazı yeniden çalıştırın ya da Maks açı / Maks G ile şiddet kaydırıcılarını ayarlayın (bkz. Hissi Ayarlama).
Bir köşe zayıf çalışıyor veya ses yapıyor	Montaj, dengesizlik veya servis gerektiren bir servo sürücü	Montajı ve yük dengesini kontrol edin; sorun sürerse servise başvurun (yük/tork testi doğrulayabilir).
Buttkicker çalışmıyor	Donanım takılı değil veya ses seviyesi sıfırda	Rig'inizde buttkicker seçeneğinin bulunduğunu doğrulayın; ana ses seviyesini yükseltin; Haptik Testi'ni kullanın.

Teknik Özellikler ve Destek

Teknik özellikler

MotionRig serisi (güncel katalogdan — kesin değerleri siparişinize göre teyit edin):

Model	Eksen	Servo motor	Strok	Sürüş stili
M3 / M3L	3 eksen	3 × 0,75 kW	100 mm	F1 / açık teker
M4	4 eksen, bağımsız	4 × 0,75 kW	150 mm	GT / Ralli
I4 (Intelligence)	4 eksen, bağımsız	4 × 0,75 kW	100 mm	M4 ile aynı platform, kompakt strok

Öğe	Değer
Geri besleme	17-bit servo encoder
Nominal kullanıcı / yük	M4: 220–225 kg sınıfı (daha yükseği de test edildi). [Model başına teyit edin.]
Kontrol	IGNITE web paneli (EN/TR/ES/DE), telefon/tablet/PC tarayıcı
Bağlantı	Wi-Fi; ağ üzerinden telemetri; PC oyunları için MotionRig Launcher; isteğe bağlı SimHub / tabletlere Veri Çıkışı

Destek ve kaynaklar

• Canlı panel demosu: hbvortex.com/ignite/dashboard.html?demo=1
• 3D yerleşim planlayıcı (rig'i kokpitinize göre yerleştirin): hbvortex.com/3D/
• Web portalı — online kılavuz (her zaman güncel), hesabınız ve rig özelleştirme: www.hbvortex.com
• Showroom (İstanbul, Perpa) — randevuyla canlı deneme: [iletişim / telefon]
• HB Vortex: www.hbvortex.com · NiVo Tech: www.ni-vo.com
